工业控制柜的电源系统，往往是整套设备稳定性的短板。很多电气工程师在选型时，把注意力全放在PLC或伺服驱动器上，反而对给这些核心部件供电的“心脏”——开关电源与导轨电源——掉以轻心。电源匹配不当导致的电压跌落、纹波干扰甚至模块烧毁，在产线上并不少见。今天不谈空泛的概念，直接聊聊在控制柜设计里，怎么把电源选型做实。

先厘清开关电源与导轨电源的分工逻辑

从物理形态上看，导轨电源是标准DIN35导轨安装的模块化产品，而开关电源则是一个更宽泛的技术范畴——导轨电源本质上也是开关电源的一种封装形式。在实际柜内布局中，导轨电源因其安装便捷、散热方向明确，正逐步取代传统板式或机架式电源。但选型时，不能只看外形，关键要看负载的瞬态响应需求。伺服驱动或变频器的母线电容在启动瞬间会产生数倍于额定电流的冲击，此时若电源模块的过载能力不足，输出电压就会瞬间跌落，引发驱动器欠压报警。

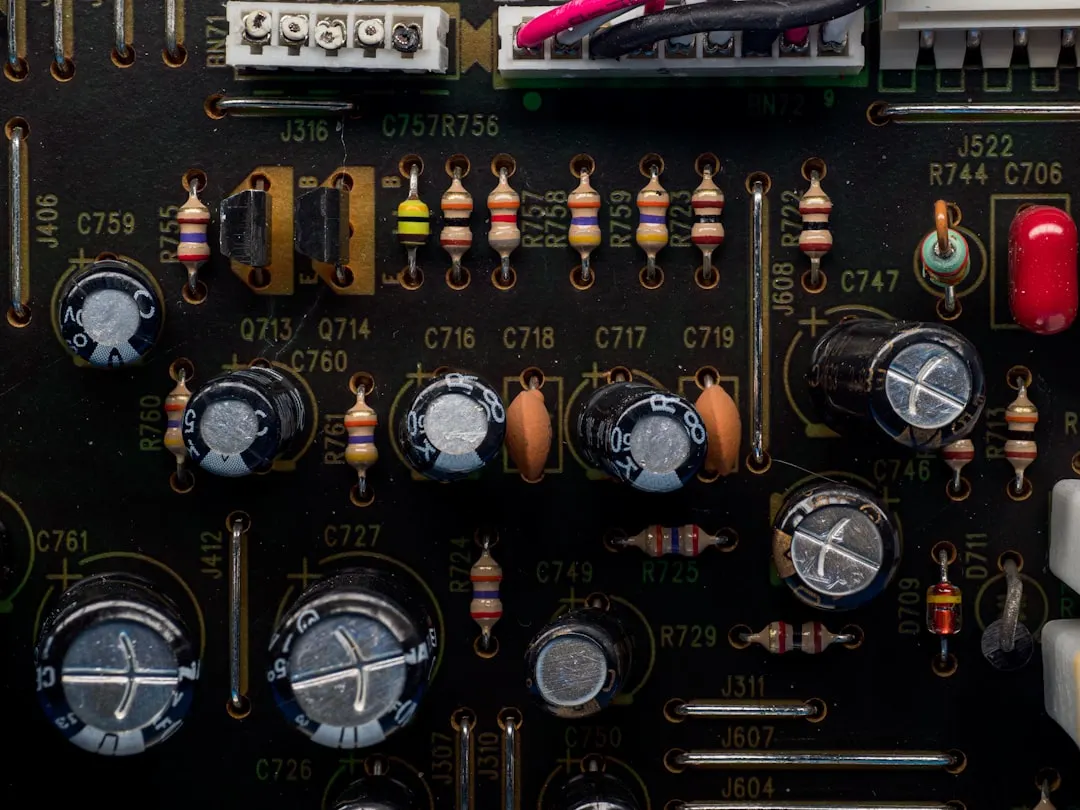

一个容易被忽视的细节是：导轨电源的额定功率标注，往往基于自然对流散热条件。若您将电源模块紧贴其他发热元件安装，实际可用功率可能要打八折。柜内温度每升高10℃，电解电容的寿命会缩减一半——这是工业电气领域公认的“十年法则”。因此，在规划安装位时，电源模块上下方应预留至少50mm的散热空间，避免与变频器、制动电阻等强热源共用垂直风道。

选型匹配的三个核心参数，少一个都别签收

第一，电压精度与负载调整率。对于24Vdc输出的导轨电源，空载与满载间的电压偏差应控制在±1%以内。若您给传感器或模拟量模块供电，超过±2%的波动就可能让采集数据产生漂移。第二，纹波与噪声。常规开关电源的纹波峰峰值在50mV左右，但若同一电源模块同时给变频器的控制端子与编码器供电，建议选用纹波低于20mV的高性能版本，否则编码器反馈信号可能被干扰。第三，冗余与并联。对于不允许断电的关键负载，可选用带OR-ing FET的冗余模块，实现两个电源的二极管解耦并联——但切记，普通导轨电源不能直接并联均流，必须选择带主动均流功能的型号。

在输入侧，还有一个常被忽略的匹配点——断路器与浪涌抑制。开关电源在上电瞬间会涌入大电流给母线电容充电，若断路器额定电流选得过小，会误跳闸；选得过大，又起不到保护作用。建议按电源额定输入电流的1.5~2倍选C型脱扣曲线断路器，并在电源输入端并联压敏电阻（如14D471K）来吸收雷击浪涌。

实际案例更能说明问题。我们曾为一家汽车焊装线配套柜体，现场反馈某工位的24V导轨电源频繁过温保护。排查后发现，该电源给6台伺服阀岛和12个电感式传感器供电，总负载仅达到额定值的75%，但电源被安装在柜内最底部，周围被线槽和端子排紧紧包裹，实测环境温度已达60℃。后来将电源模块上移两个U位，并增加一个轴流风扇从底部吹风，问题随即消失——这不是电源质量的问题，而是选型时没有把“热预算”算进去。

从效率曲线反推你的真实负载率

现代开关电源的效率通常在90%以上，但效率曲线并非平坦直线。以一款240W的导轨电源为例，在负载率为30%~60%时，效率最高可达93%；而长期在低于10%负载下运行，效率会跌至80%以下，且空载损耗占比上升。因此，不建议“大马拉小车”式的冗余选型——若总负载只有30W，却选了一台120W的电源模块，不仅效率低，电源自身维持工作的最小负载可能都无法满足，导致输出电压不稳定。合理的做法是让电源工作在额定功率的40%~70%区间，既留出瞬态余量，又保持高效转换。

对于较复杂的控制系统，建议采用分区供电策略：将数字量输入输出、模拟量采集、通信模块分别由独立的导轨电源供电，避免模拟地回路通过电源内阻耦合数字开关噪声。这种分布式电源架构在工业电气EMC设计中正成为主流趋势。若柜内空间紧张，可选用宽度仅22.5mm的超薄型电源模块，但要注意其端子间距变小，接线时需使用带绝缘套管的冷压端子。

最后提醒一点：选型时务必核对电源模块的认证标志与电网制式。国内柜体出口欧盟时，需要CE认证的电源；而UL认证的电源在北美项目验收中是硬性门槛。湖北省坎泽鑫科技有限公司在为客户做工业电源配套时，遇到最频繁的返工原因，不是参数不够，而是客户未提前确认输入电压范围——如使用三相380VAC供电的电源，误接到单相220VAC上，虽然内部有欠压保护不会立刻损坏，但输出能力会大幅下降。

电源选型没有一劳永逸的公式，但掌握了负载瞬态特性、热环境边界和效率曲线这三把尺子，再复杂的控制柜也能找到匹配方案。若您在具体项目中拿不准，欢迎带着负载清单和柜内布局图来探讨——毕竟，电气设计里最贵的成本，不是元器件本身，而是设备停机的那一小时。
